ST4R – Curvadora hidráulica de 4 rodillos

Código: ST4R

Curvadora hidráulica ST4R de 4 rodillos para curvado preciso de chapas, control CNC y alta eficiencia industrial.

Categoría:

La ST4R es una curvadora hidráulica de 4 rodillos diseñada para el curvado preciso y eficiente de chapas metálicas. Su sistema CNC, alto nivel de automatización y construcción robusta garantizan un rendimiento fiable en aplicaciones industriales.

Características estándar

Pantalla táctil multifuncional de 7 pulgadas

Control PLC con opciones manual. semiautomática y totalmente automática

Sistema de tres velocidades

Sistema de guiado por rodamientos

Bastidor y componentes de acero calidad St-52

Ajuste de presión del rodillo inferior

Rodillo superior con apertura hidráulica y movimiento ascendente

Sistema de equilibrado automático con un solo botón

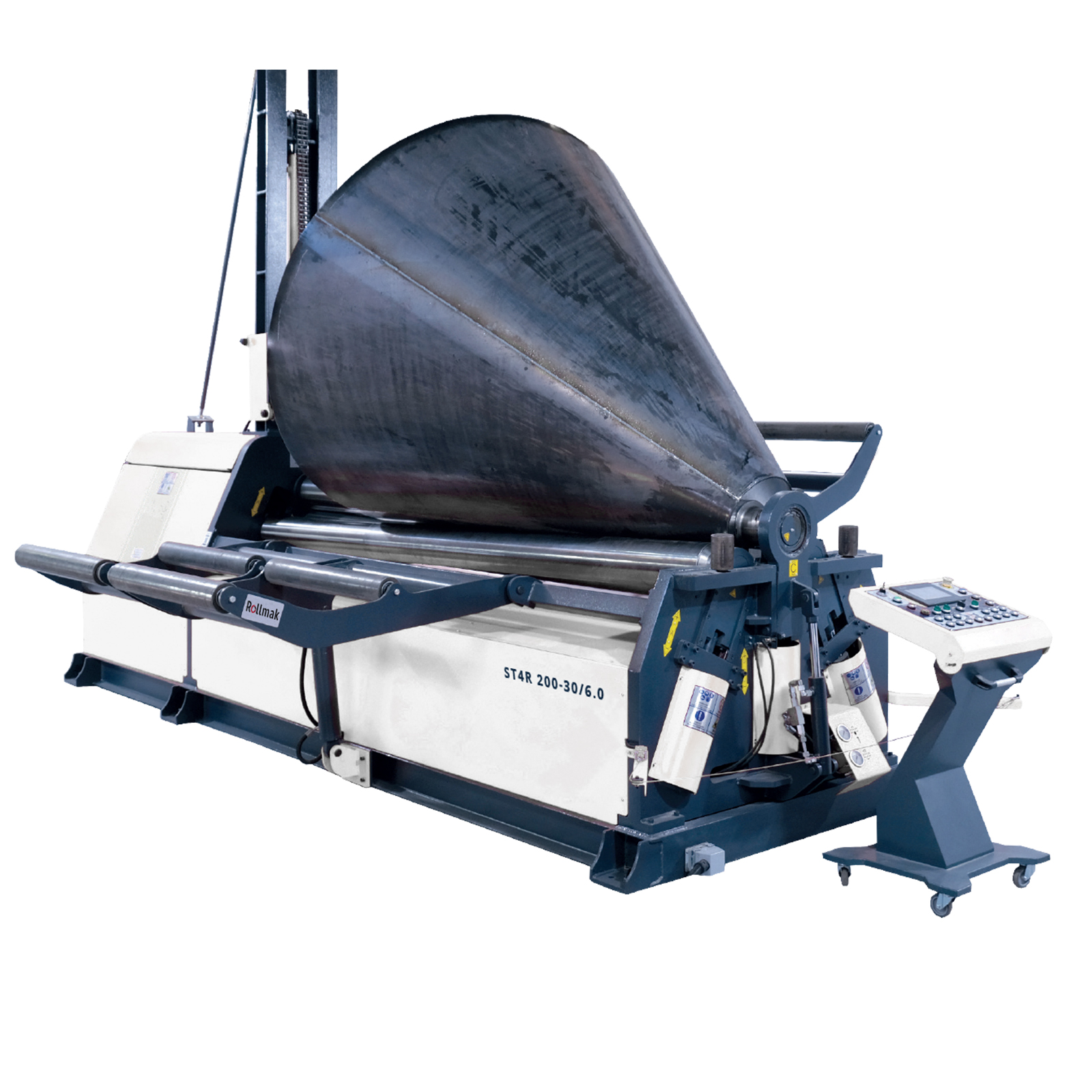

Sistema de curvado cónico

Auxiliar de curvado cónico

Rodillos superior e inferior accionados por motor hidráulico y reductor planetario

Sistema de guías lineales

Encoder oculto con protección contra golpes para registrar el movimiento de rotación

Sistema de protección contra sobrecargas

Giro continuo con un solo botón

Rodillos endurecidos por inducción y pulidos (Ck45)

Panel de control móvil de tres etapas separado de la máquina

Conexión remota en línea

Página de fórmulas para el cálculo de radio y profundidad

Sistema de aviso acústico y luminoso

Cable de parada de emergencia alrededor de la máquina

Página de advertencias que muestra los intervalos de mantenimiento

Página de alarmas con avisos de la máquina

Conformidad con normas CE

Cubierta protectora transparente para el panel de control

Sensor ultrasónico

Características opcionales

Unidad CNC

Barrera láser de parada de emergencia Reer

Función de velocidad variable

Soporte central

Soportes laterales hidráulicos (2 piezas)

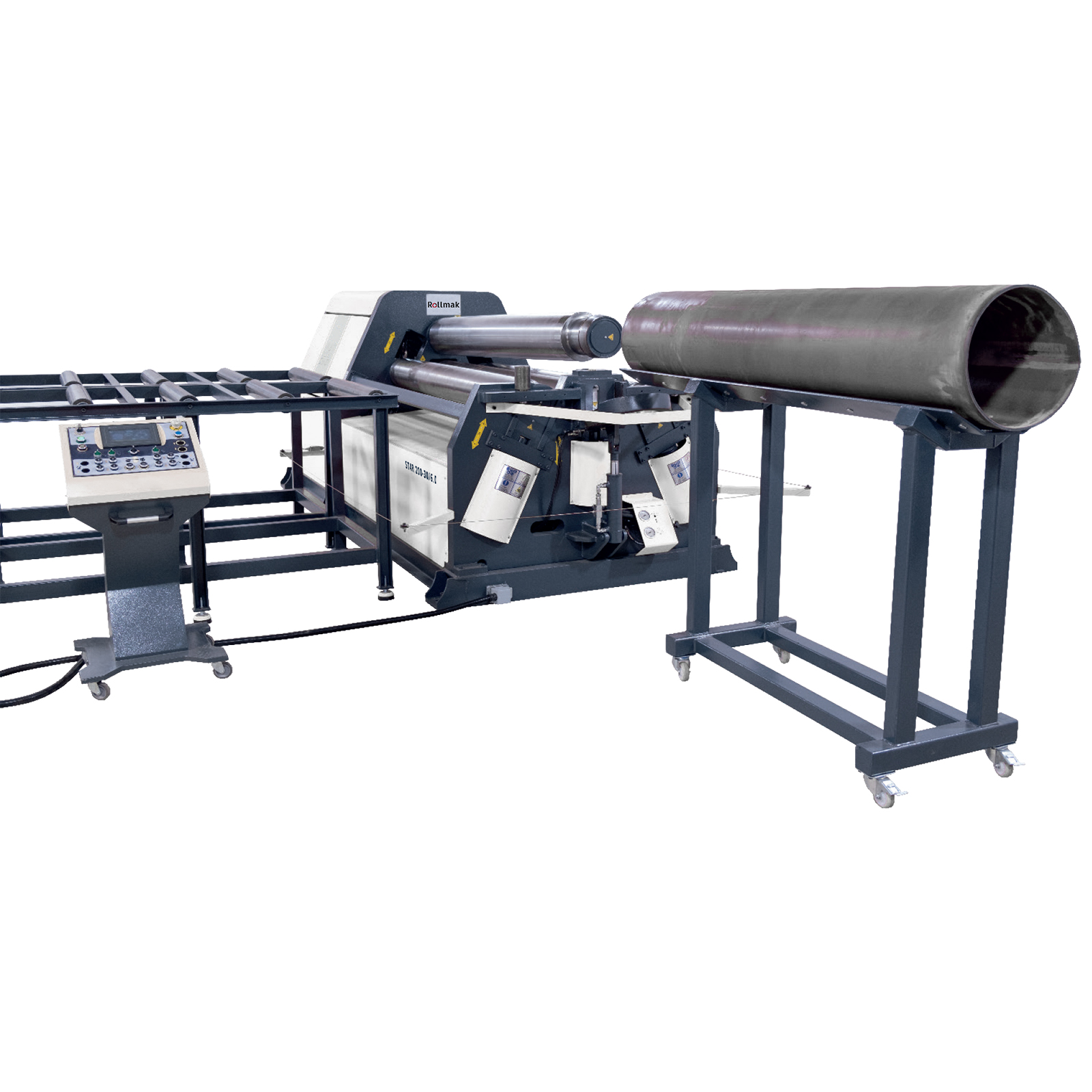

Mesa de alimentación de material

Mesa de salida de material

Rodillo superior intercambiable

Sistema automático de lubricación centralizada

Sistema de refrigeración de aceite

Sistema de automatización para diferentes voltajes y frecuencias

MODELO	Longitud útil	Espesor máx.	Precurvado	Rodillos Sup./Inf.	Rodillos laterales	Potencia motor	Longitud	Altura	Anchura	Peso	Diámetro mín. de curvado
	mm	mm	Ømm	Ømm	@mm	kW	mm	mm	mm	kg
ST4R 160-20/6.0	2000	6	4	160	140	4 kW	3600	1300	1200	4000	Ø Mín: Ø Rodillo x 3
ST4R 180-20/8.0	2000	8	6	180	150	5,5 kW	4100	1600	1450	4250
ST4R 200-20/10	2000	10	8	200	180	7,5 kW	4200	1600	1450	5660
ST4R 220-20/13	2000	13	10	220	180	7,5 kW	4200	1600	1450	5100
ST4R 255-20/16	2000	16	13	255	210	11 kW	4200	1600	1470	5750
ST4R 275-20/20	2000	20	16	275	220	15 kW	4300	1625	1830	8375
ST4R 310-20/25	2000	25	20	310	240	18,5 kW	4300	1625	1830	9750
ST4R 340-20/30	2000	30	25	340	250	22 kW	4650	2050	1950	12000
ST4R 385-20/40	2000	40	30	385	290	30 kW	4800	2250	2000	16000
ST4R 400-20/45	2000	45	35	400	300	37 kW	4900	2350	2250	17000
ST4R 460-20/50	2000	50	40	460	350	37 kW	5320	2600	2310	25000
ST4R 500-20/55	2000	55	45	500	400	45 kW	5550	2900	2800	33500
ST4R 540-20/60	2000	60	50	540	450	55 kW	5700	3050	3050	37500
ST4R 180-25/6.0	2500	6	4	180	150	5,5 kW	4600	1600	1450	4700
ST4R 200-25/8.0	2500	8	6	200	180	7,5 kW	4700	1600	1450	6020
ST4R 220-25/10	2500	10	8	220	180	7,5 kW	4700	1600	1450	6000
ST4R 255-25/13	2500	13	10	255	210	11 kW	4700	1600	1470	6600
ST4R 275-25/16	2500	16	13	275	220	15 kW	4800	1625	1830	9025
ST4R 310-25/20	2500	20	16	310	240	18,5 kW	4800	1625	1830	11000
ST4R 340-25/25	2500	25	20	340	250	22 kW	5100	2050	1950	13500
ST4R 385-25/30	2500	30	25	385	290	30 kW	5300	2250	2000	18000
ST4R 400-25/40	2500	40	30	400	300	37 kW	5400	2350	2250	19500
ST4R 460-25/45	2500	45	35	460	350	37 kW	5850	2600	2310	29000
ST4R 500-25/50	2500	50	40	500	400	45 kW	6050	2900	2800	38000
ST4R 540-25/55	2500	55	45	540	450	55 kW	6200	3050	3050	46000
ST4R 200-30/6.0	3000	6	4	200	180	7,5 kW	5200	1600	1450	6500
ST4R 220-30/8.0	3000	8	6	220	180	7,5 kW	5300	1600	1450	7100
ST4R 255-30/10	3000	10	8	255	210	11 kW	5300	1600	1470	7600
ST4R 275-30/13	3000	13	10	275	220	15 kW	5300	1625	1830	10395
ST4R 310-30/16	3000	16	13	310	240	22 kW	5500	1625	1830	13000
ST4R 340-30/20	3000	20	16	340	250	22 kW	5800	2050	1950	18750
ST4R 385-30/25	3000	25	20	385	290	30 kW	5900	2300	2100	20000
ST4R 400-30/35	3000	35	25	400	300	37 kW	6000	2350	2250	22100
ST4R 460-30/40	3000	40	33	460	350	37 kW	6550	2600	2310	32000
ST4R 500-30/45	3000	45	35	500	400	45 kW	6550	2900	2800	41000
ST4R 540-30/50	3000	50	40	540	450	55 kW	6900	3050	3050	51000
Las especificaciones anteriores se basan en acero con un límite elástico de 240 N/mm². Todas las medidas en la tabla de capacidades están en milímetros.
