3 RDL 1200 - Centre d'Usinage CNC pour Poutres et Profilés

Code: 3 RDL 1200

Perceuse de poutres CNC 3 RDL 1200. Commande Fanuc, bâti robuste, pont mobile. Usinage rapide de profilés acier.

Catégorie:

PERÇAGE DE POUTRES

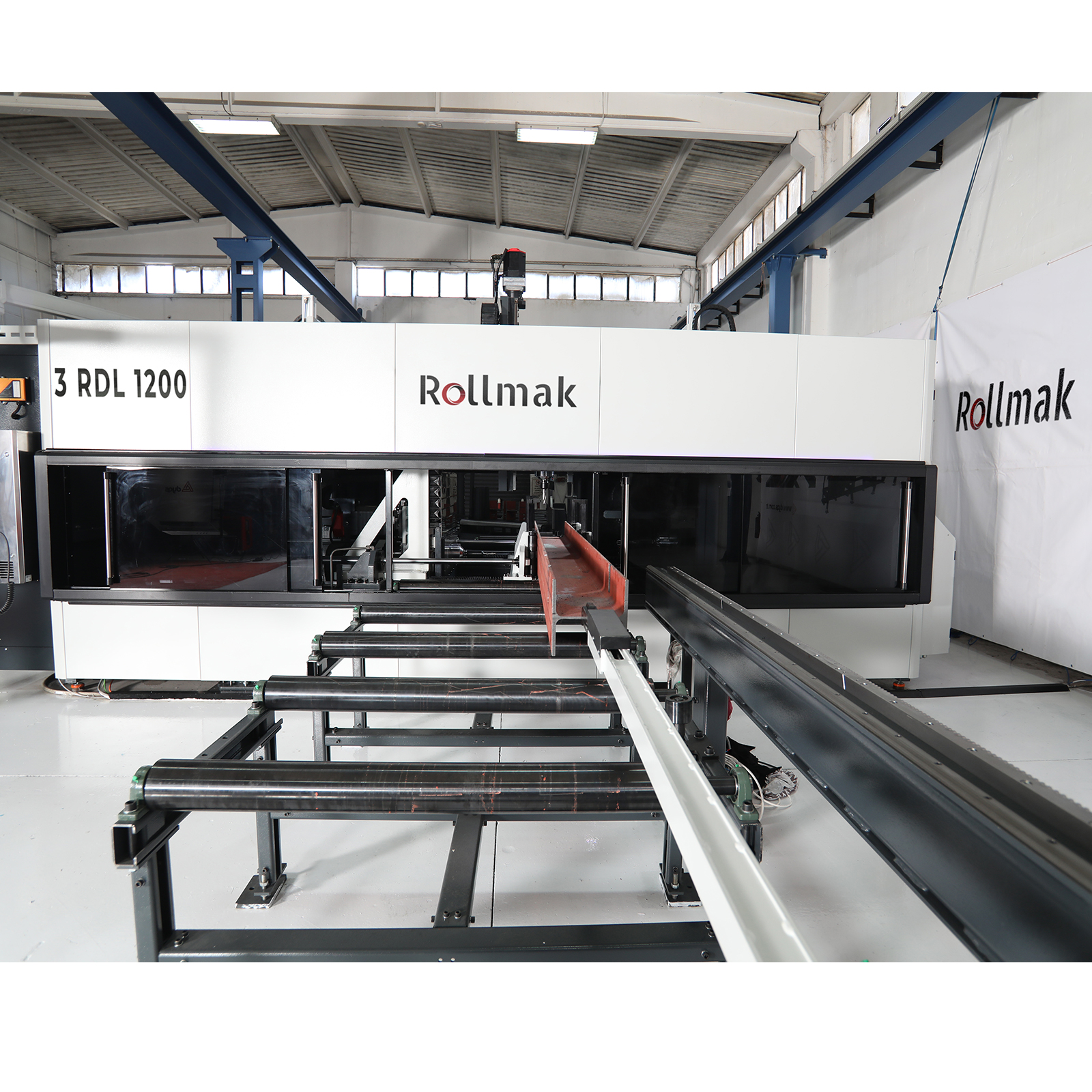

Le 3 RDL 1200 est un centre d'usinage CNC pour poutres et profilés, conçu pour la construction métallique lourde. Son bâti en acier soudé, détendu et traité thermiquement, offre une stabilité maximale. Équipé d'une commande CNC FANUC mobile, de servomoteurs et de réducteurs planétaires, il assure un perçage rapide. Le pont mobile permet un positionnement précis de la broche, complété par un serrage hydraulique.

Fonctionnalités standards

Entièrement fabriqué à partir de composants conçus et usinés avec précision

Processus de perçage rapide sur le matériau

Corps de bâti en acier soudé robuste. détendu et traité thermiquement pour un usage intensif

Chaînes porte-câbles flexibles pour masquer les lignes d'alimentation

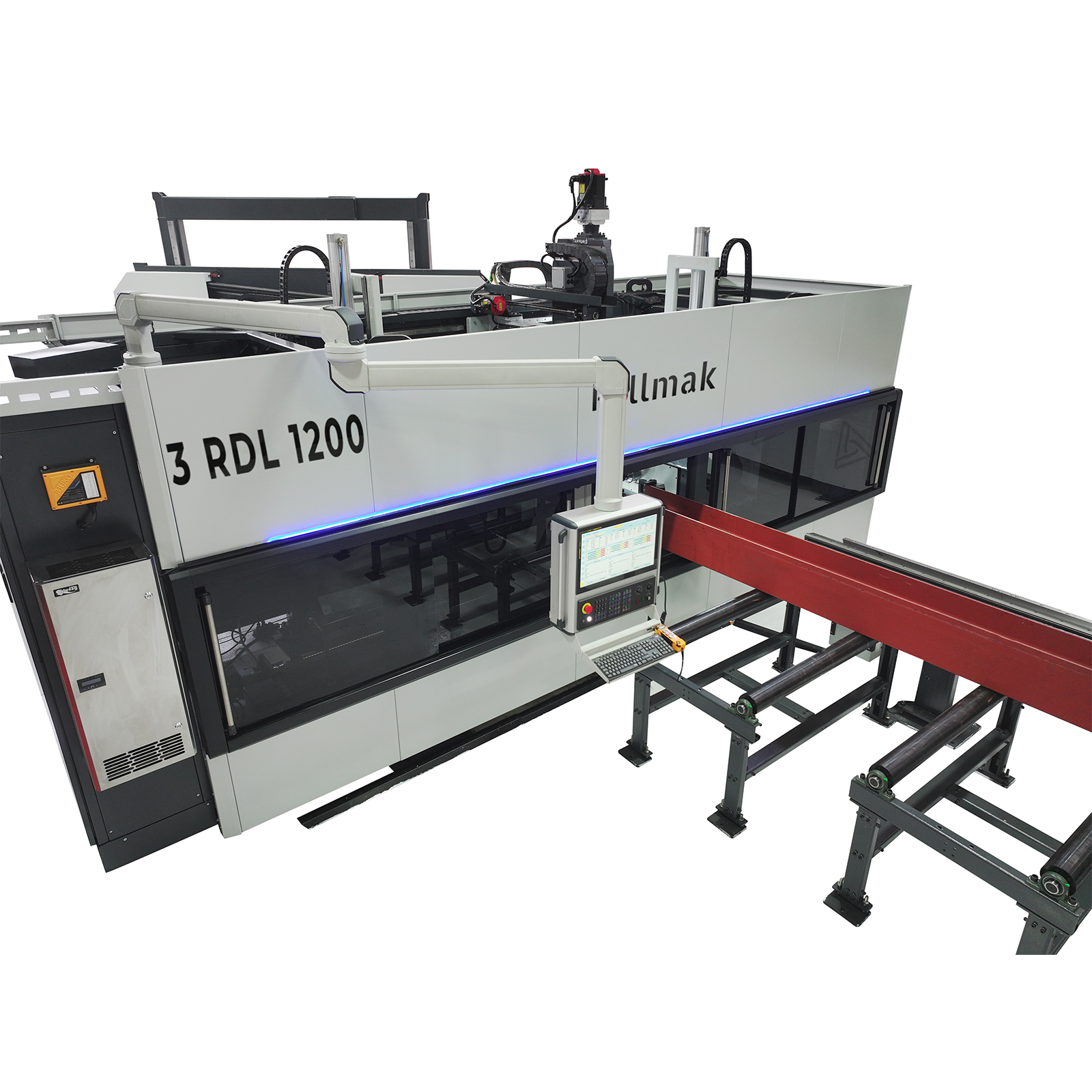

Unité de commande CNC FANUC mobile pour un traitement et une programmation faciles des pièces

Tous les axes fonctionnent avec des servomoteurs FANUC et des réducteurs planétaires

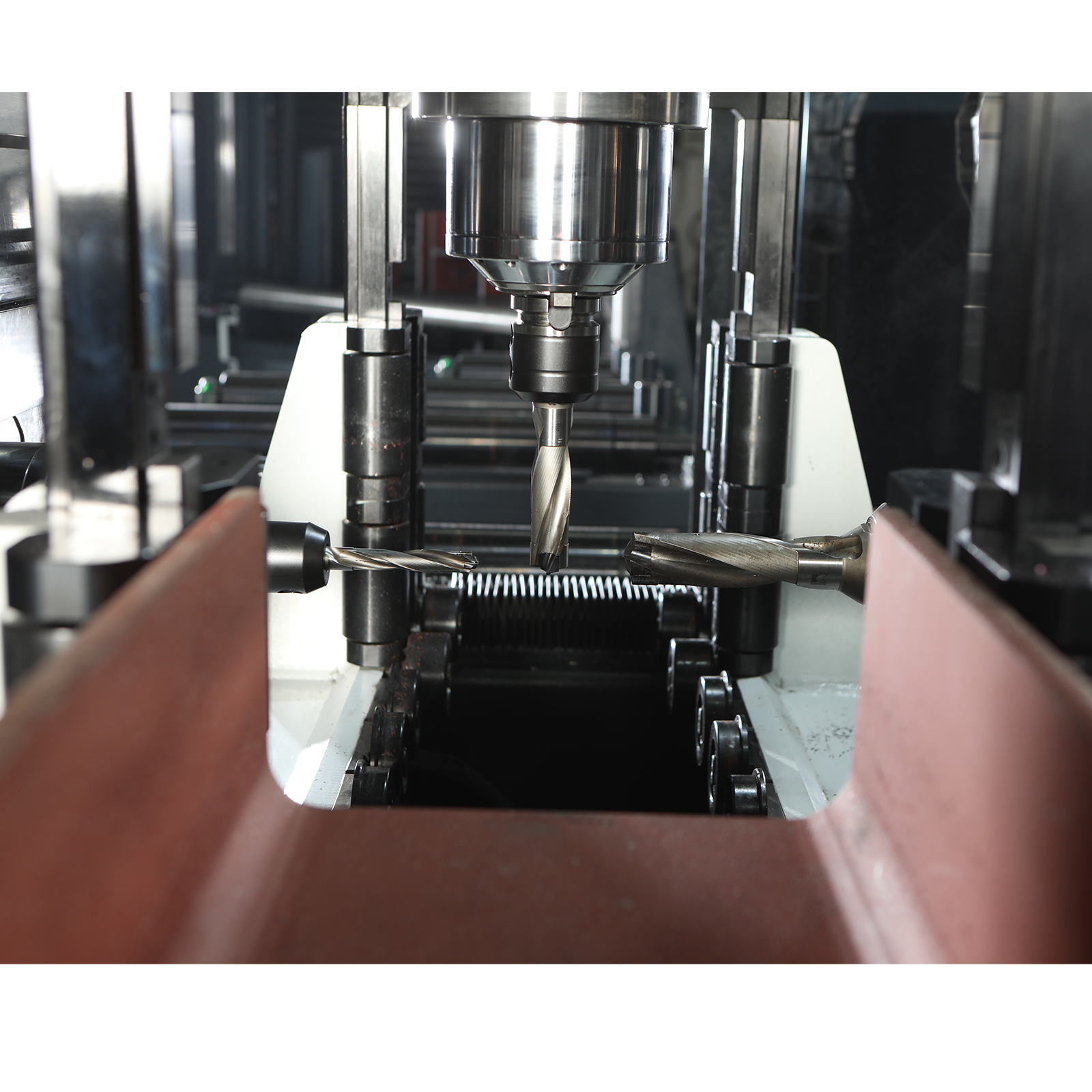

Positionnement précis et rapide de la broche grâce au pont mobile

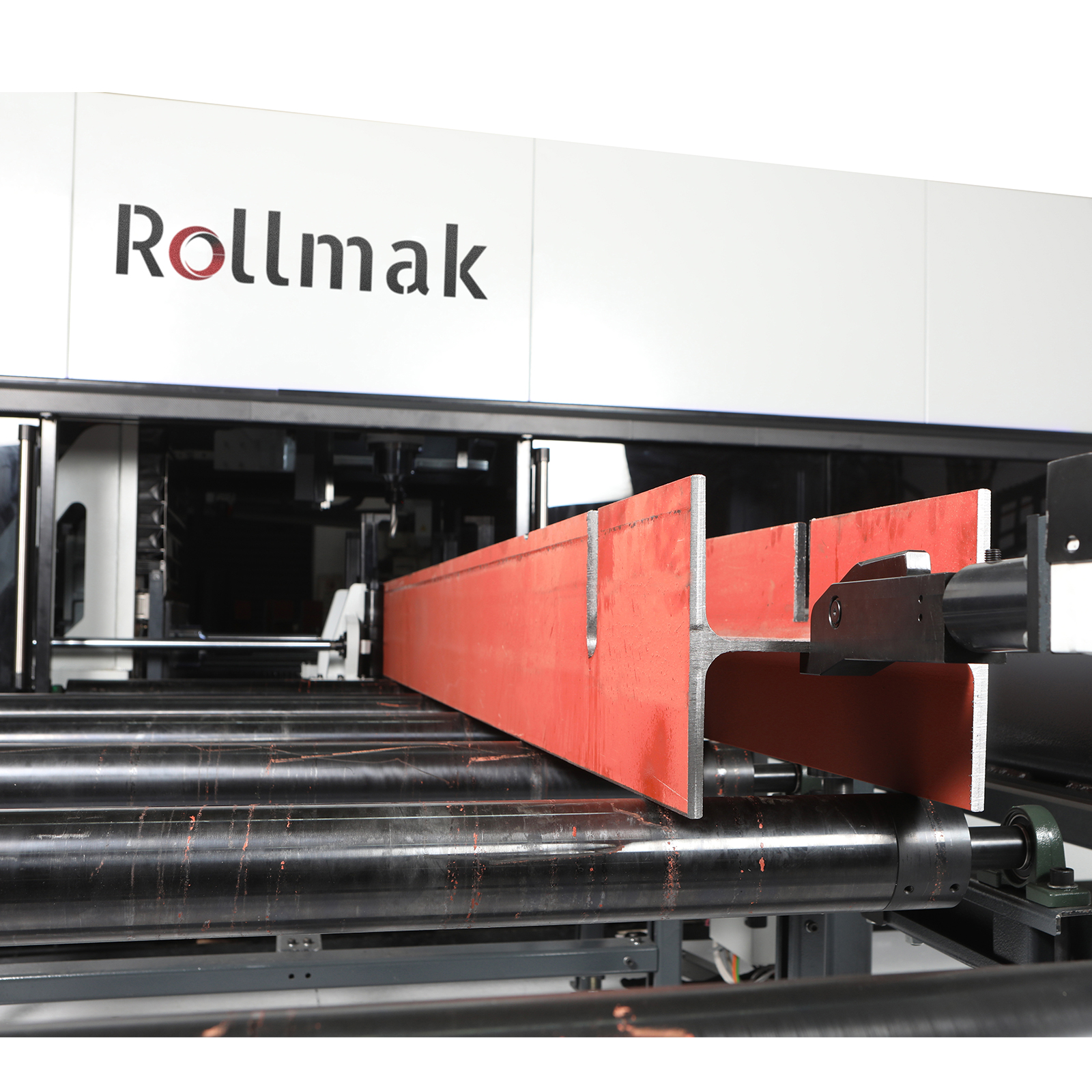

Étaux hydrauliques pour la fixation des pièces à usiner

Broche adaptée au changement rapide d'outil

Le groupe de broche est conçu pour résister aux chocs

CARACTÉRISTIQUE	SPÉCIFICATION
TYPE DE MACHINE	3 RDL 1200
Unité de commande	Écran tactile LCD couleur FANUC iH/PRO 21,5"
Nombre d'unités de perçage - Verticales	1 Verticale
Nombre d'unités de perçage - Horizontales	2 Horizontales
Diamètre de perçage	10-40 mm
Vitesse de broche	Réglage continu 50-4000 tr/min
Puissance moteur broche	22 kW 280 Nm
Système de transmission de mouvement	Vis à billes précontraintes / Système d'écrou
Changeur d'outils automatique	Unité ATC à 6 postes pour chaque broche

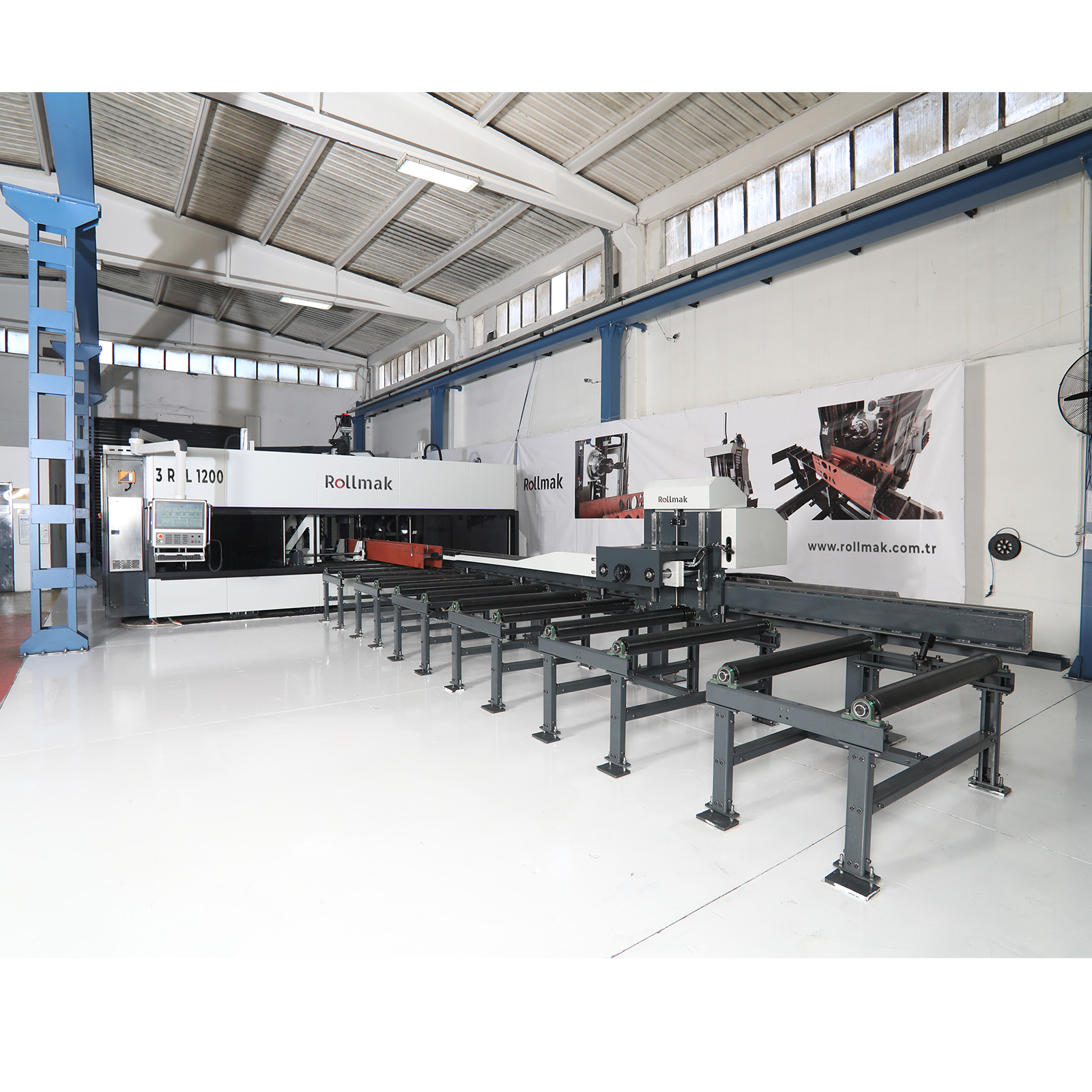

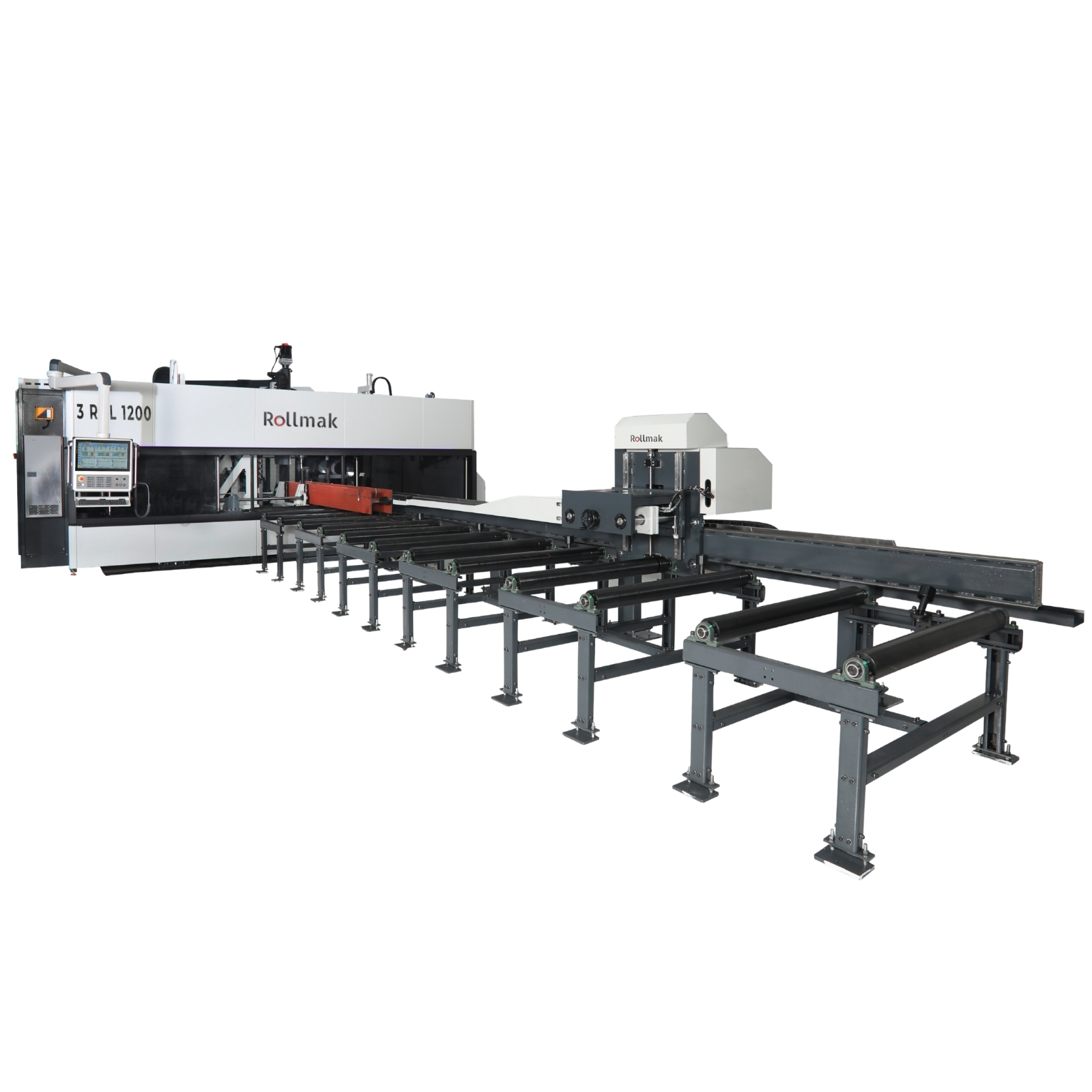

Longueur convoyeur d'entrée	12 m
Longueur convoyeur de sortie	12 m
Système de graissage centralisé	Standard
Système de refroidissement de l'outil	MQL (Lubrification en quantité minimale)
Poids par mètre linéaire	750 kg
Outil de taraudage pour chaque axe de perçage (Option)	M10-M24 (Avec jeu spécial)
Largeur du profilé	1200
Hauteur du profilé	500
Porte-outil	BT 40 (Avec canaux de refroidissement)
Mouvement de la pièce	Servomoteur + Réducteur planétaire
Système de mesure du profilé	Standard

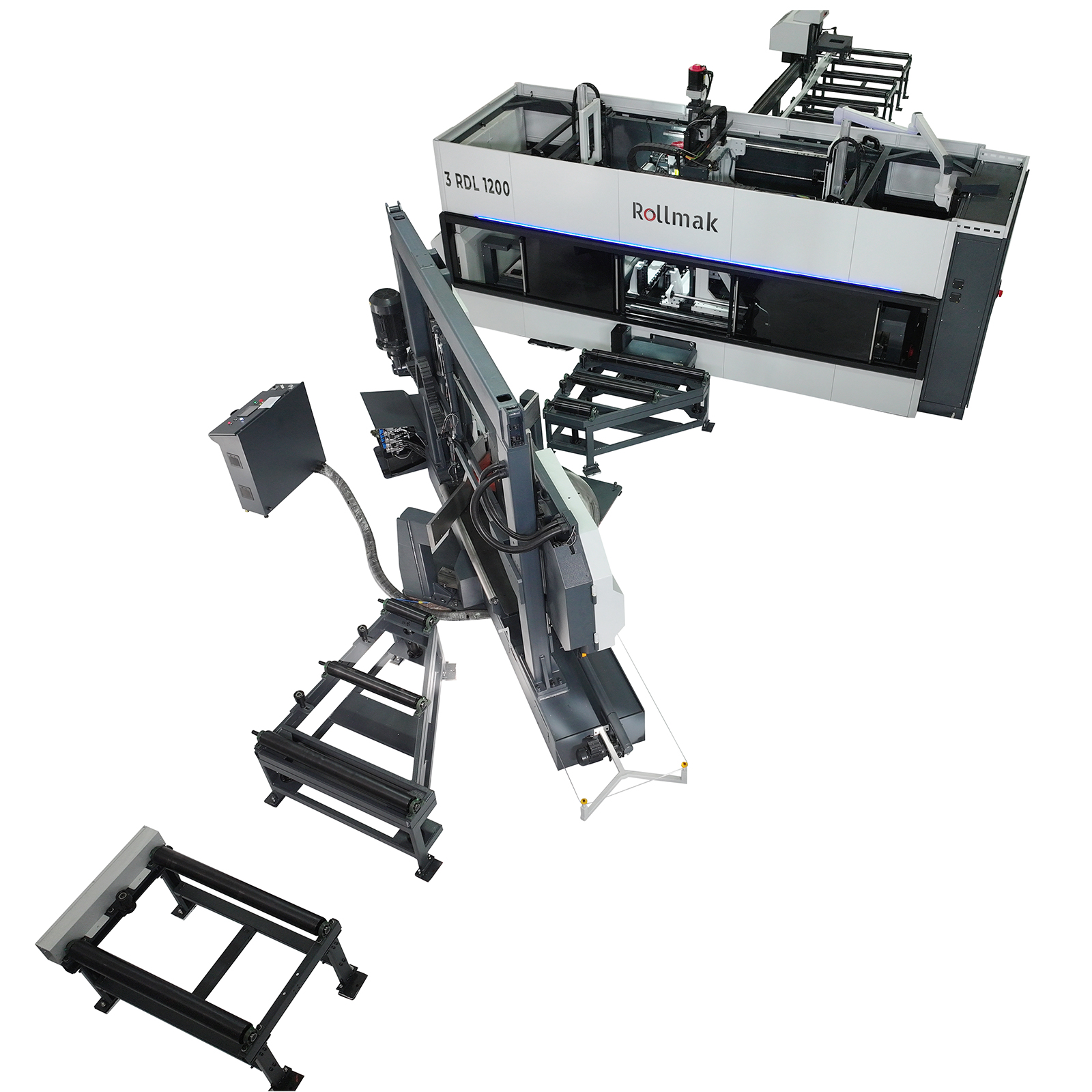

Intégration scie à ruban (coupe d'onglet)	En option
Dimensions de la machine	2250 x 7230 x 3295 mm
Marquage par rayage (Scribe Marking)	Standard
Convoyeur à copeaux	En option
