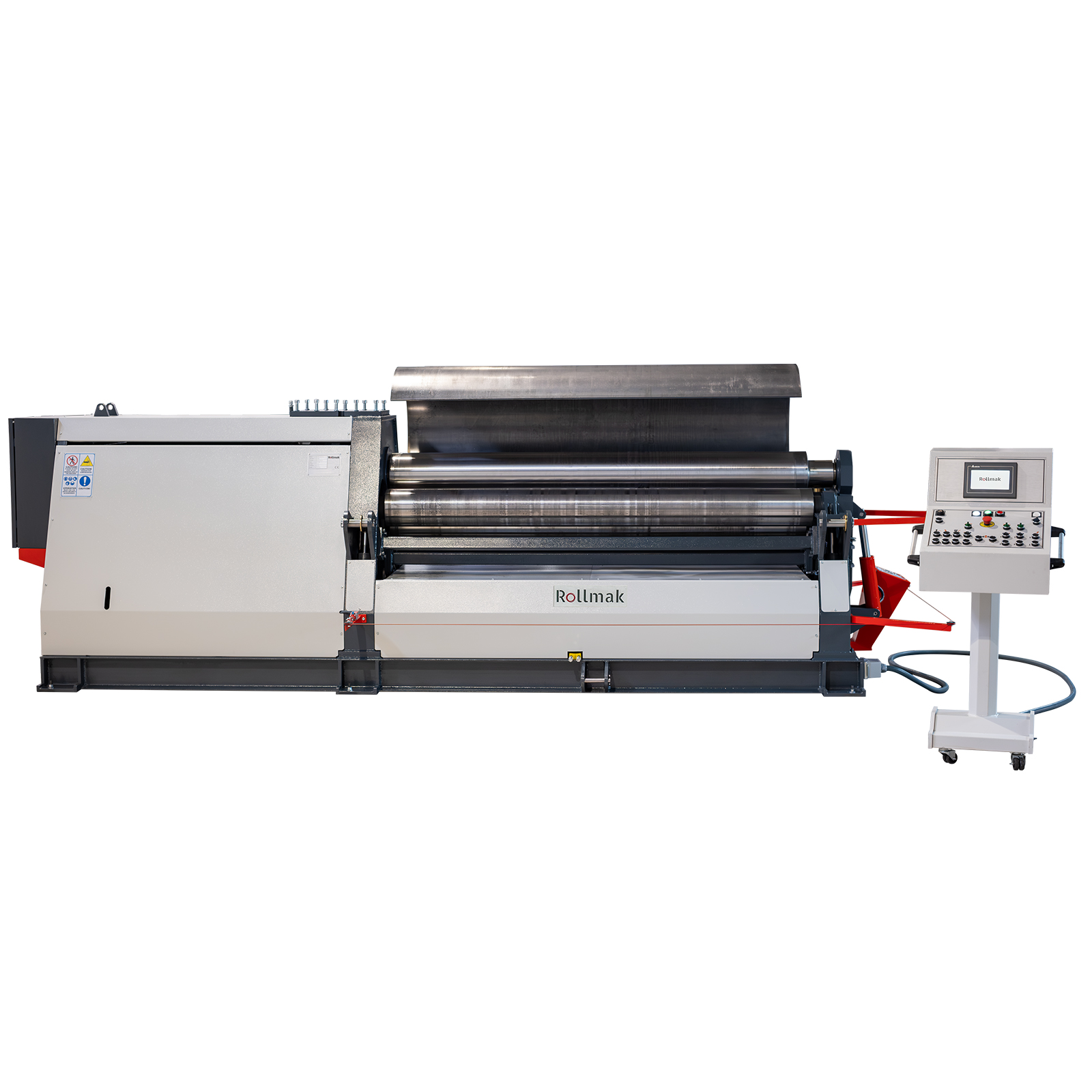

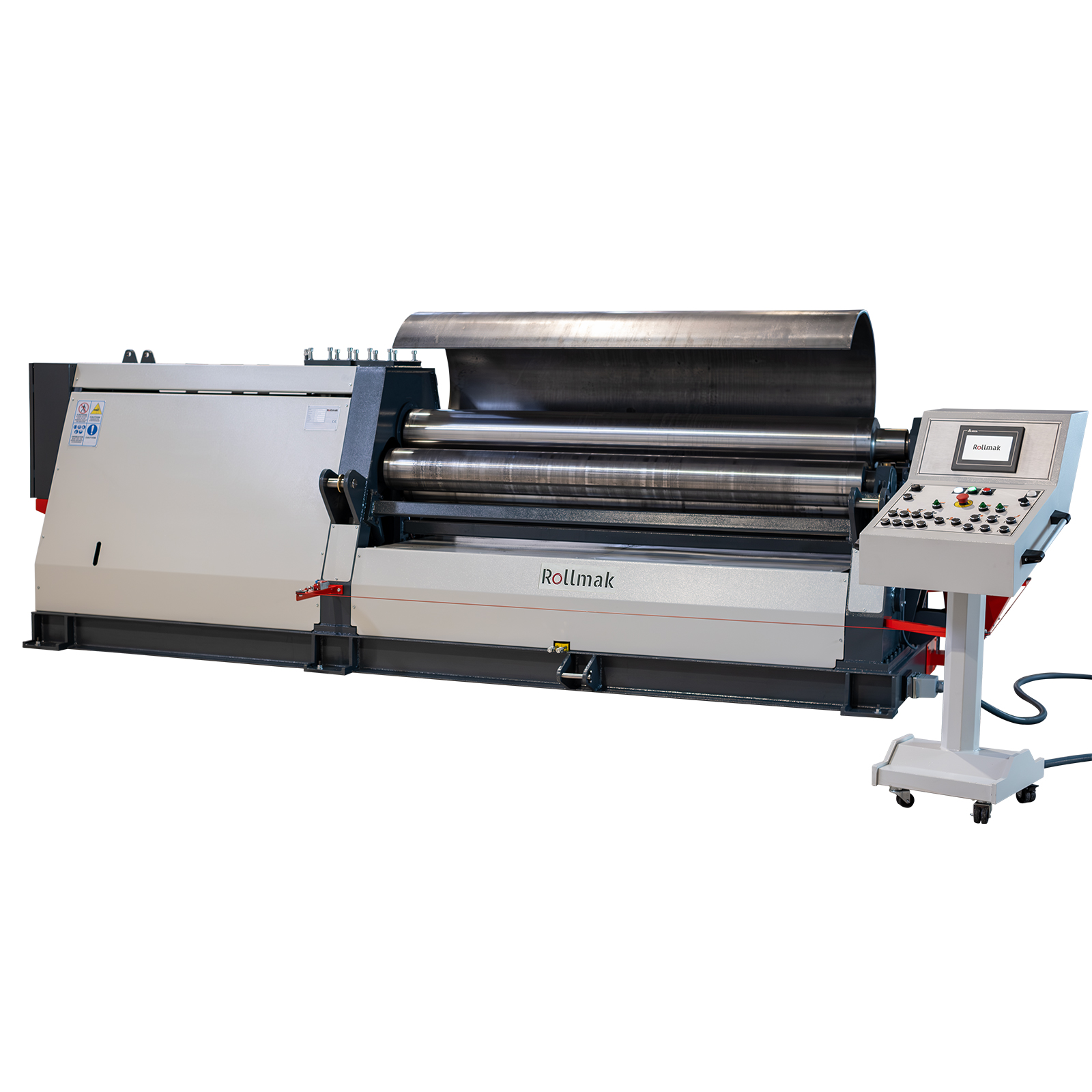

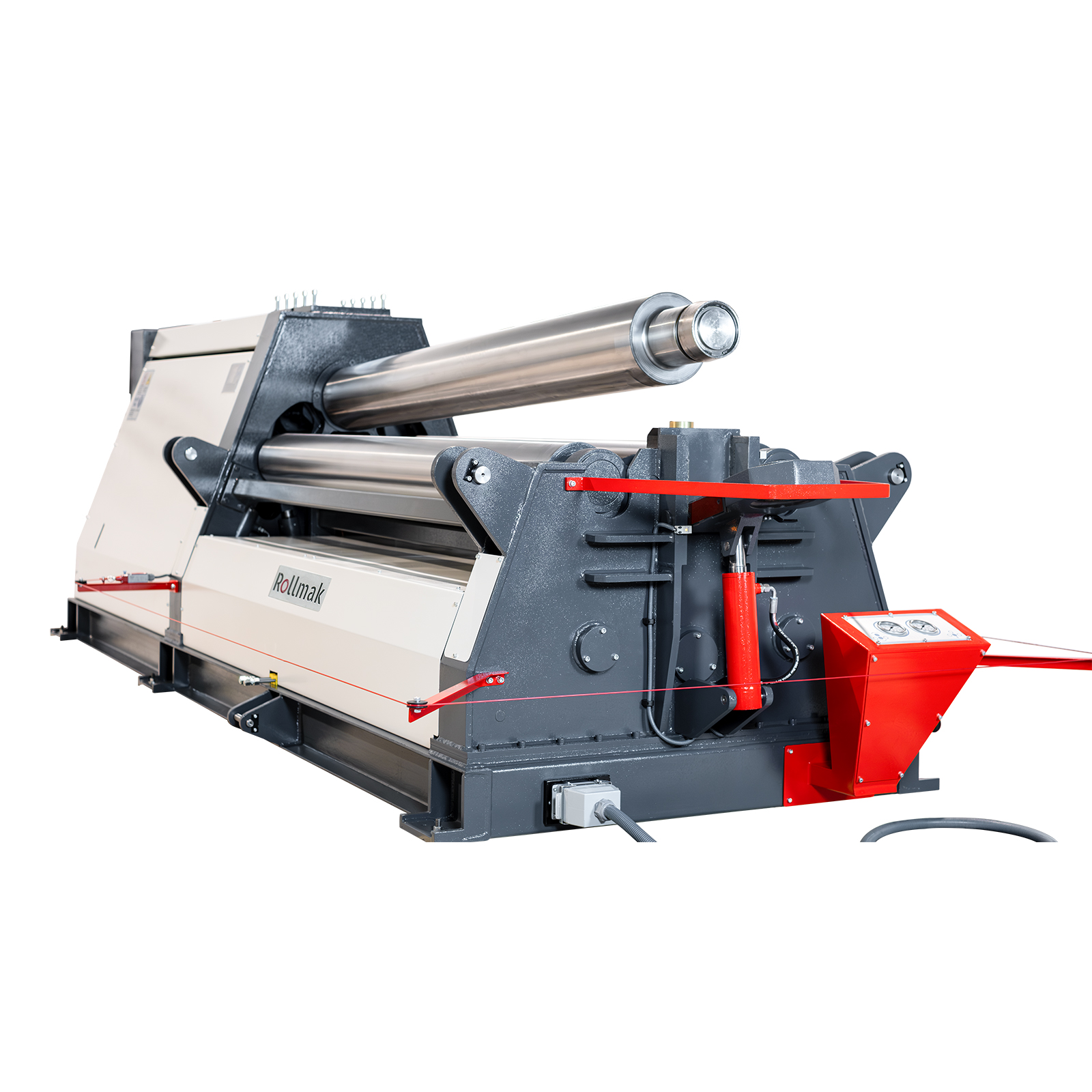

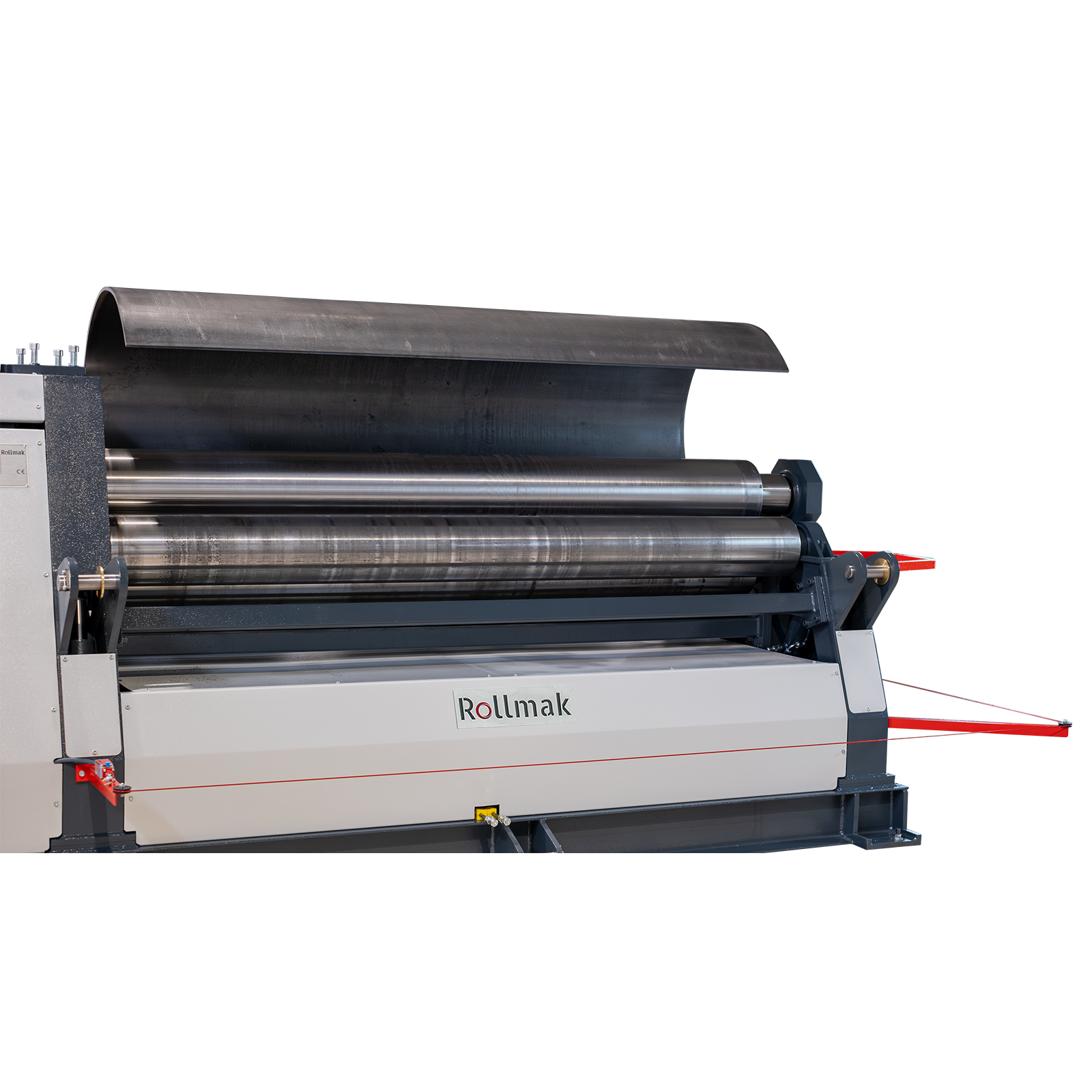

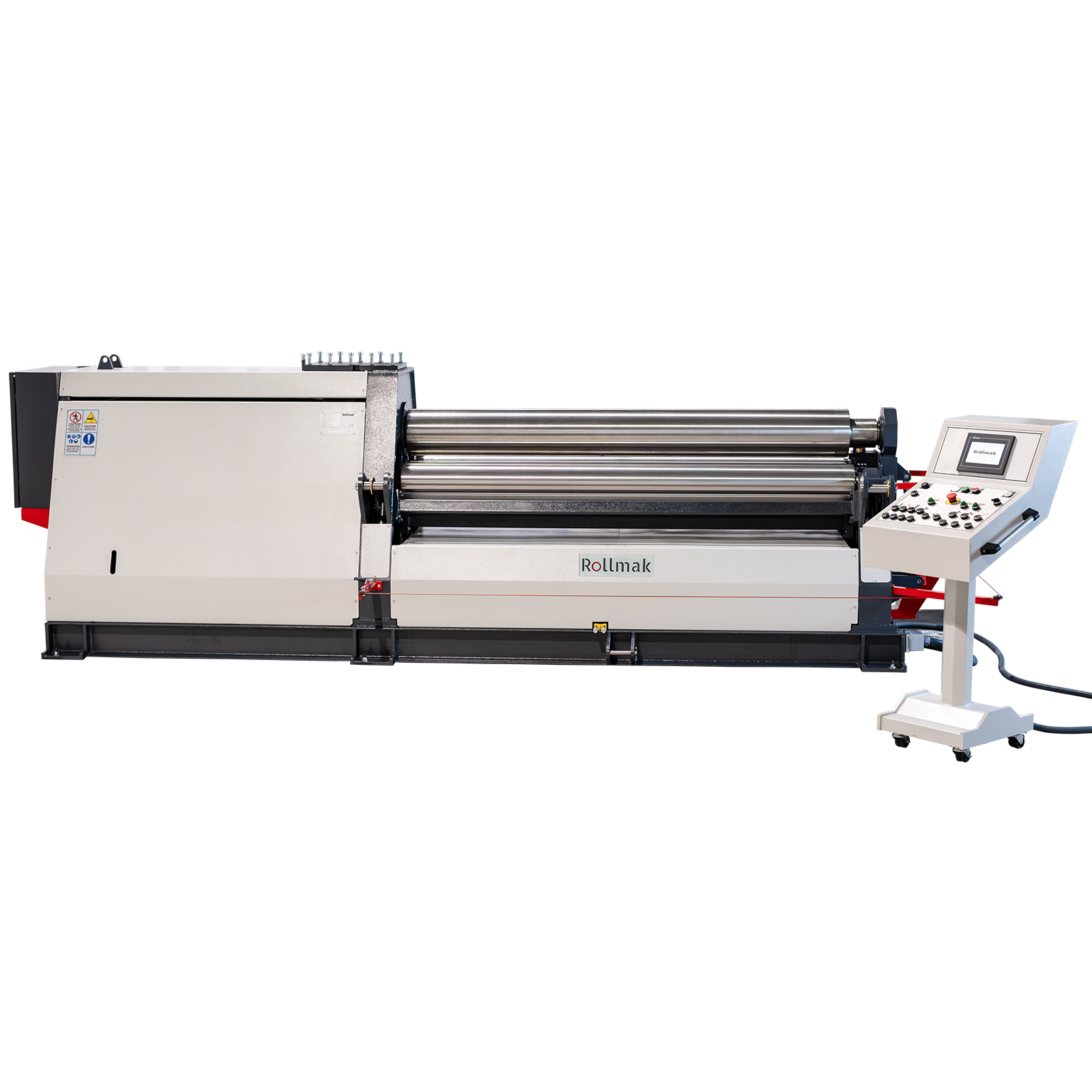

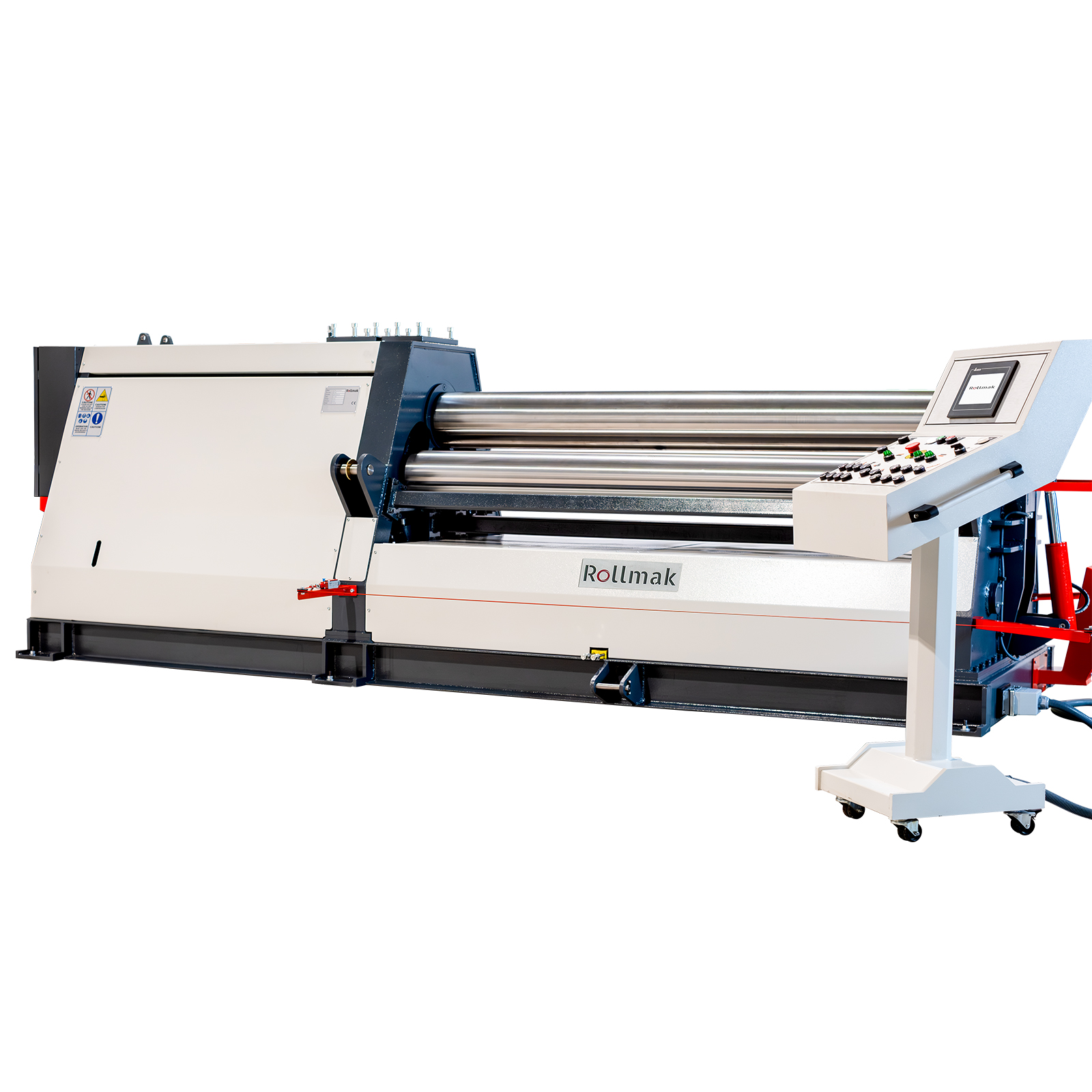

ST4RB – Calandre hydraulique à 4 rouleaux

Code: ST4RB

Rouleuse hydraulique à 4 rouleaux ST4RB pour cintrage précis des tôles, vitesse variable, structure robuste et fiabilité industrielle.

Catégorie:

ROULEUSE DE TÔLES

La ST4RB est une rouleuse hydraulique à 4 rouleaux haute performance, conçue pour le cintrage cylindrique et conique précis avec une structure robuste.

Fonctionnalités standards

Dispositif de cintrage conique

Rouleaux trempés par induction

Affichage numérique pour les rouleaux latéraux

Châssis en acier entièrement soudé (St-52)

Pupitre de commande mobile séparé

Deux vitesses de roulage

Calibrage électrohydraulique

Tous les rouleaux sont montés sur des roulements à rotule sur rouleaux

Équipements de sécurité autour de la machine

Les rouleaux centraux sont entraînés par des moteurs hydrauliques et des réducteurs planétaires

Fonctionnalités facultatives

Supports centraux et latéraux

Vitesse de rotation variable

Table d’alimentation du matériau avec diverses fonctionnalités

Système de refroidissement de l’huile

Moteurs à tension et fréquence variables

MODÈLE	Longueur utile	Épaisseur max.	Pré-roulage	Rouleau Supérieur	Rouleau Inférieur	Rouleaux Latéraux	Puissance Moteur	Longueur	Hauteur	Largeur	Poids	Diamètre min. de roulage
	mm	mm	Ømm	Ømm	Ømm	Ømm	kW	mm	mm	mm	kg
ST4RB 120-12/6.0	1250	6	4	120	120	110	2,2 kW	3000	960	1010	1500	Ø min. : Ø Rouleau x 3
ST4RB 140-15/6.0	1600	6	4	140	140	120	3 kW	3700	1280	1300	2000
ST4RB 160-15/7.0	1600	7	5	160	140	120	4 kW	3650	1040	1140	2100
ST4RB 190-15/10	1600	10	8	190	170	150	4 kW	3650	1040	1140	2020
ST4RB 140-20/4.0	2100	4	2	140	140	120	3 kW	4000	1040	1140	2240
ST4RB 160-20/6.0	2100	6	4	160	140	120	4 kW	4140	1040	1140	2350
ST4RB 190-20/8.0	2100	8	6	190	170	150	4 kW	4040	1255	1380	3450
ST4RB 210-20/10	2100	10	8	210	190	170	7,5 kW	4500	1300	1420	4400
ST4RB 230-20/13	2100	13	10	230	210	190	7,5 kW	4500	1300	1450	4750
ST4RB 270-20/16	2100	16	13	270	250	210	11 kW	4525	1440	1520	5850
ST4RB 300-20/20	2100	20	16	300	270	210	15 kW	4535	1490	1730	6900
ST4RB 330-20/25	2100	25	20	330	300	240	15 kW	4585	1610	1840	8370
ST4RB 360-20/30	2100	30	25	360	330	250	18,5 kW	4610	2020	1920	11750
ST4RB 190-25/6.0	2600	6	4	190	170	150	4 kW	4545	1255	1380	3600
ST4RB 210-25/8.0	2600	8	6	210	190	170	7,5 kW	4900	1300	1390	4800
ST4RB 230-25/10	2600	10	8	230	210	190	7,5 kW	5000	1300	1390	5340
ST4RB 270-25/13	2600	13	10	270	250	210	11 kW	5025	1440	1520	6800
ST4RB 300-25/16	2600	16	13	300	270	210	11 kW	5035	1490	1730	8100
ST4RB 330-25/20	2600	20	16	330	300	240	15 kW	5085	1610	1840	9500
ST4RB 360-25/25	2600	25	20	360	330	250	18,5 kW	5045	1680	1900	10780
ST4RB 210-30/6.0	3100	6	4	210	190	170	7,5 kW	5200	1300	1400	5400
ST4RB 230-30/8.0	3100	8	6	230	210	190	7,5 kW	5200	1300	1400	5830
ST4RB 270-30/10	3100	10	8	270	250	210	11 kW	5600	1450	1600	7750
ST4RB 300-30/13	3100	13	10	300	270	210	11 kW	5600	1500	1800	8800
ST4RB 330-30/16	3100	16	13	330	300	240	11 kW	5900	1650	1900	10600
ST4RB 360-30/20	3100	20	16	360	330	250	15 kW	5900	1700	1900	12080
Les spécifications ci-dessus sont basées sur de l'acier avec une limite d'élasticité de 240 N/mm². Toutes les mesures du tableau de capacité sont en millimètres.
