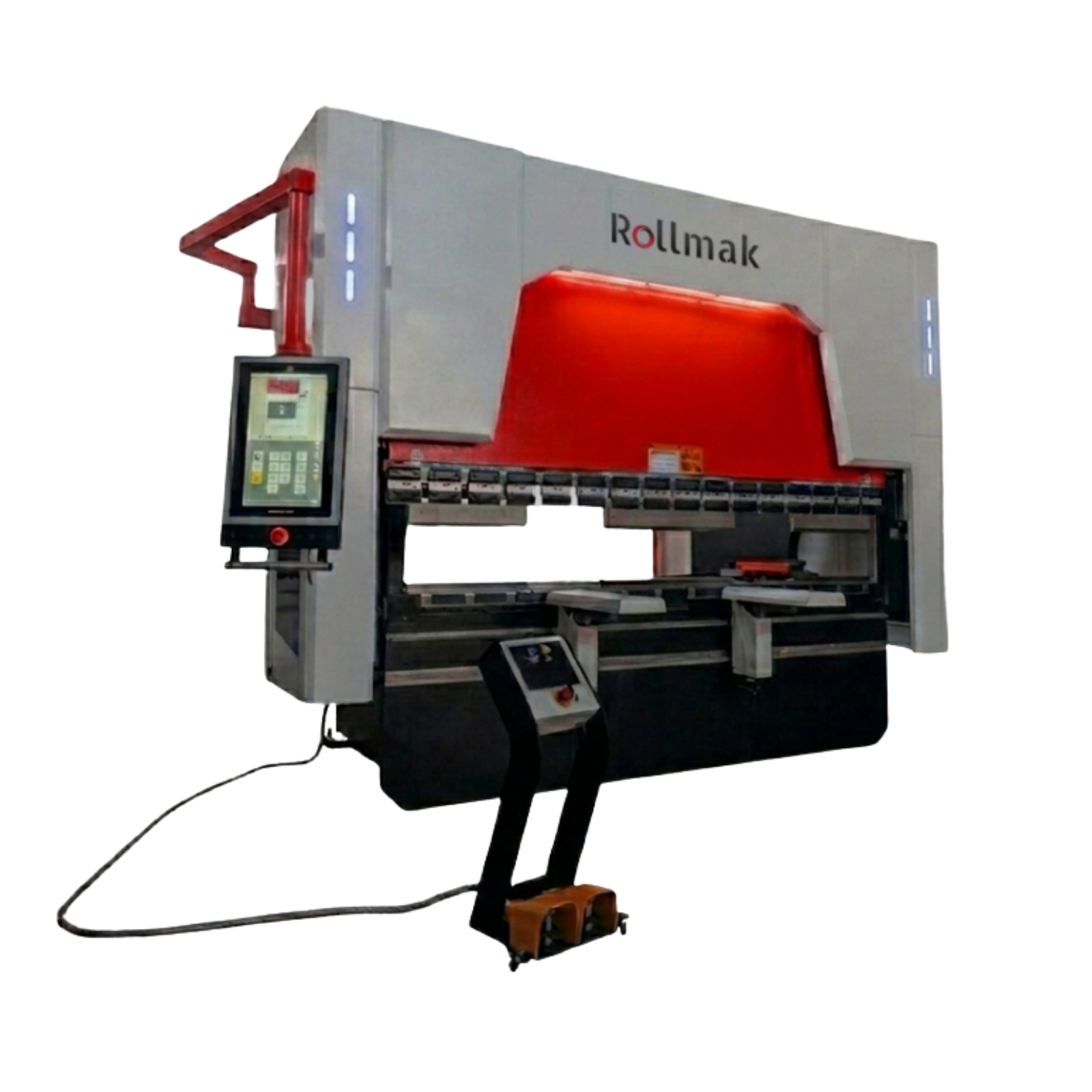

H-RPB - Presse Plieuse Hydraulique CNC

Code: H-RPB

La presse plieuse hybride offre jusqu'à 70 % d'économie d'énergie, nécessite 50 % d'huile en moins et fonctionne silencieusement. La solution de pliage CNC écologique par excellence.

Catégorie:

PRESSES PLIEUSES

La presse plieuse hybride est notre solution innovante au problème le plus urgent de cette décennie… la flambée des coûts énergétiques. Chaque fabricant observe les effets des prix de l'énergie qui sont en hausse continue et, pour survivre, être plus efficace dans un environnement de production n'est pas seulement bénéfique, c'est crucial.

C'est pour cette raison que nous avons développé Hybrid, une presse plieuse hybride qui utilise un servomoteur et une servopompe avec un contrôle variable du débit d'huile au lieu des moteurs à courant alternatif et des pompes à débit fixe traditionnels. Avec ce système hydraulique avancé, nos clients bénéficieront de trois avantages clés par rapport aux presses plieuses hydrauliques traditionnelles :

Hybrid consomme jusqu'à 70 % d'énergie en moins par rapport aux presses plieuses hydrauliques traditionnelles.
Hybrid nécessite jusqu'à 50 % d'huile hydraulique en moins pour fonctionner. La durée de vie de l'huile hydraulique est également beaucoup plus longue (jusqu'à deux fois) car l'huile ne circule dans le système que pendant le pliage réel, par opposition à la circulation continue de l'huile sur les presses plieuses hydrauliques traditionnelles même lorsqu'elles sont inactives. De plus, aucun refroidisseur d'huile n'est requis pour Hybrid, même dans les environnements de production les plus exigeants.
Fonctionnement silencieux de la machine (niveaux sonores jusqu'à 15 dB inférieurs) par rapport aux presses plieuses hydrauliques traditionnelles.

Fonctionnalités standards

Bâti rigide conçu sur SolidWorks avec analyse des contraintes et des déformations. soudé par des soudeurs certifiés et usiné avec une précision de 0.01 mm en une seule pièce

Commande tactile graphique Step Automation RK 15 (15” 2D)

Système servo-hydraulique fiable avec servomoteurs et servopompes fournis par HAWE

Vérins rodés et chromés avec pistons rectifiés de haute précision

Vérins hydrauliques synchronisés Y1-Y2 fonctionnant sur des doubles glissières de coulisseau de chaque côté pour une montée et une descente fluides

Butée arrière à 2 axes (X. R) en extrusion d'aluminium fonctionnant sur des vis à billes et doubles guides linéaires avec servomoteurs pour évaluer facilement les pièces

Bridages de poinçon de style européen et/ou américain

Porte-matrice européen avec mécanisme de changement rapide

Bombage manuel de la table pour des angles uniformes sur toute la longueur du pli

Course (280 mm) et ouverture (520 mm) importantes pour le pliage de boîtes/panneaux profonds

Profondeur de col de cygne de 500 mm pour utiliser toute la longueur et réaliser des plis profonds

Règles linéaires à haute résolution avec une précision de 0.01 mm pour un pliage précis

Bras de support avant coulissant sur des guides linéaires pour positionner facilement les petites pièces

Fonctionnalités facultatives

Commande CNC 3D Next 3.0

Protections laser frontales pour la protection des doigts

Bombage automatique de la table pour des angles uniformes sur toute la longueur du pli

Col de cygne. course et ouverture sur mesure

Grand choix de poinçons et de matrices

Préparation tandem

Système de lubrification automatique

TYPE	Longueur de pliage	Force de pliage	Course	Passage entre montants	Distance entre les pieds	Vitesse de descente axe Y	Vitesse de travail axe Y	Vitesse de retour axe Y	Course axe X	Course axe R	Vitesse axe X	Vitesse axe R	Moteur	Réservoir d'huile	Dimensions d'expédition de la machine				Col de cygne	Hauteur de la table	Largeur de la table	Poids
	Longueur de pliage	Force de pliage	Course	Passage entre montants	Distance entre les pieds	Vitesse de descente axe Y	Vitesse de travail axe Y	Vitesse de retour axe Y	Course axe X	Course axe R	Vitesse axe X	Vitesse axe R	Moteur	Réservoir d'huile	Longueur	Largeur de la machine	Hauteur	Largeur	Col de cygne	Hauteur de la table	Largeur de la table	Poids
	A mm	t	I mm	J mm	B mm	mm/s	mm/s	mm/s	mm	mm	mm/s	mm/s	kW	l	L mm	D mm	G mm	E mm	H mm	F mm	K mm	kg
H-RPB 2100-100	2100	100	280	520	1650	200	10	200	800	250	500	170	2x6	2x34,5	3050	1750	2900	2250	500	860	90	6750
H-RPB 2600-100	2600	100	280	520	2100	200	10	200	800	250	500	170	2x6	2x34,5	3450	1750	2900	2250	500	860	90	7300
H-RPB 2600-135	2600	135	280	520	2100	200	10	200	800	250	500	170	2x6	2x34,5	3450	1750	2900	2250	500	860	90	7800
H-RPB 2600-175	2600	175	280	520	2100	200	10	200	800	250	500	250	2x7,5	2x55	3500	1850	3050	2300	500	930	90	9350
H-RPB 3100-100	3100	100	280	520	2550	200	10	200	800	250	500	250	2x6	2x34,5	4100	1750	2900	2250	500	860	90	7900
H-RPB 3100-135	3100	135	280	520	2550	200	10	200	800	250	500	250	2x6	2x34,5	4100	1750	2900	2250	500	860	90	8300
H-RPB 3100-175	3100	175	280	520	2550	200	10	200	800	250	500	250	2x7,5	2x55	4150	1850	3050	2300	500	930	90	10000
H-RPB 3100-220	3100	220	280	520	2550	180	10	180	800	250	500	250	2x7,5	2x55	4150	1850	3050	2300	500	930	90	11100
H-RPB 3700-135	3700	135	280	520	3100	200	10	200	800	250	500	170	2x6	2x34,5	4700	1750	2900	2250	500	860	90	9250
H-RPB 3700-175	3700	175	280	520	3100	200	10	200	800	250	500	170	2x7,5	2x55	4750	1850	3050	2300	500	930	90	11250
H-RPB 3700-220	3700	220	280	520	3100	180	10	180	800	250	500	170	2x7,5	2x55	4750	1850	3050	2300	500	930	90	12650
H-RPB 4100-135	4100	135	280	520	3550	200	10	200	800	250	500	170	2x6	2x34,5	5100	1750	2900	2250	500	860	90	10100
H-RPB 4100-175	4100	175	280	520	3550	200	10	200	800	250	500	170	2x7,5	2x55	5150	1850	3050	2300	500	930	90	12350
H-RPB 4100-220	4100	220	280	520	3550	180	10	180	800	250	500	170	2x7,5	2x55	5150	1850	3050	2300	500	930	90	13900
